PETITE TABLE POUR DEFONCEUSE

mis à  jour  le  24 juin 2007

j'ai réalisé moi-même une petite table pour ma défonçeuse à partir d'élément de récupération.
cette petite table est composée :

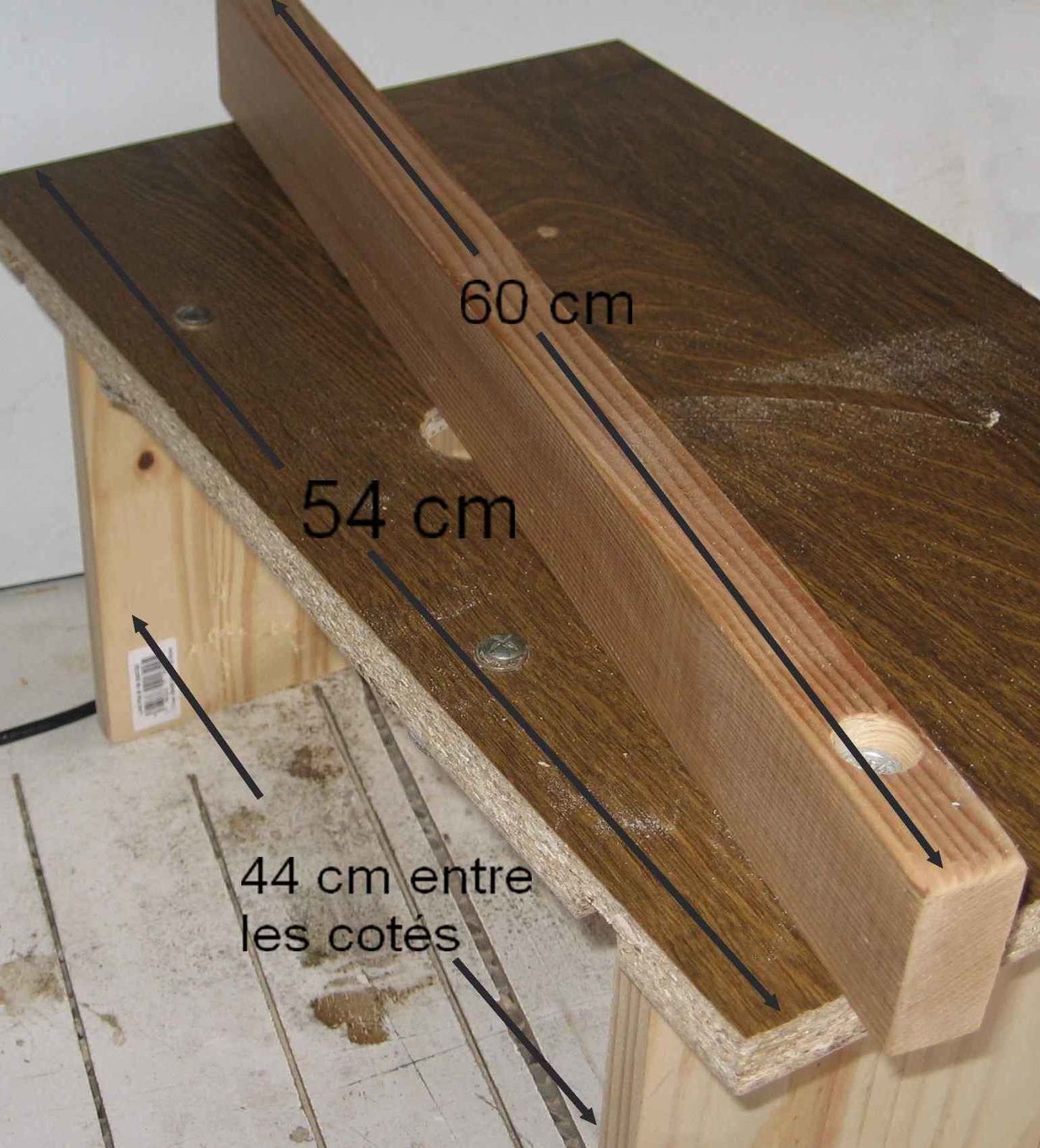

- d'un PLATEAU 54X33cm épaisseur 20 mm en mélaminé choisi pour la rigidité et sa surface lisse.
- de deux cotés 30x26cm épaisseur 18mm en pin.
- d'une barre de renfort 46cm de long  pris dans une tringle à rideau en médium diam 35mm.
- deux BRIDES en métal fait avec  2 supports d'armoire de toilette murale.
- un GUIDE de coupe 60x5,5cm en pin épaisseur 27mm et une vis tête hexagonal M10x80


IMPORTANT : La machine est racordée sur une prise avec un bouton d'arrêt d'urgence
Le guide de coupe est maintenu avec 2 serre-joints.

2-table-de-d--fon--euse-cot---assembl--e.jpg3-table-de-d--fon--euse-dos-assembl--e.jpg

VUE DE DESSOUS

DETAIL DU BRIDAGE DE LA MACHINE






ATTENTION : Ces machines sont gourmandes de viande, il faut prendre de grande précaution lorsque que l'on les utilise sur table, il faut lire attentivement la notice d'utilisation de la  machine, une utilisation non conventionnelle risque de causer des dommages important, un refus de coupe projette le morceau de bois trés violement.
En plus il ne faut pas porter de vetement flottant et Il faut mettre un casque ANTI-BRUIT, des lunettes et des gants en cuirs. Ces équipements ne sont pas cher.
